Гибка листового металла

Главная » Гибка листового металла

Калькулятор стоимости гибки металла*

Калькулятор работает в тестовом режиме




                Основные параметры материала и геометрии

                    Материал заготовки *



                    Предел прочности σ₀, МПа *




                        Толщина материала S, мм *



                        Длина линии гиба L, мм *



                        Угол гибки α, ° *






                Дополнительные параметры (раскрытие матрицы)


                    Задать раскрытие матрицы V вручную



                        Раскрытие матрицы V, мм












            Результаты расчёта

                Усилие гибки
                0 т
                0 кН


                Рекомендуемое раскрытие матрицы
                0 мм
                V = 8 × S

            Минимальная полка0 мм
            Внутренний радиус гиба0 мм
            Рекомендуемый пресс—
            Параметры в норме







                Пошаговый расчёт








            Справочная информация




            Расчёт усилия гибки листового металла: методика и ключевые параметры

Гибка листового металла – одна из самых распространённых операций в металлообработке. Для правильного выбора оборудования и оснастки необходимо точно определить усилие, требуемое для деформации заготовки. Калькулятор использует проверенные формулы и эмпирические коэффициенты, учитывающие свойства материала, геометрию детали и параметры инструмента.


    Основные расчётные зависимости

        Раскрытие матрицы V (мм):

            V = k × S

        где S — толщина материала, k — коэффициент, зависящий от толщины:

            k = 6 при S ≤ 2,5 мм
            k = 8 при S ≤ 8 мм
            k = 10 при S ≤ 12 мм
            k = 12 при S > 12 мм


        Внутренний радиус гиба R_i (мм):

            R_i = V / 6


        Минимальная полка b_min (мм):

            b_min = V / 2 + S  |  b_рек = 0,67 × V + S

        Первая формула даёт абсолютный минимум, вторая — рекомендуемое значение для качественной гибки без провала заготовки.

        Усилие гибки P (кН):

            P = (1,42 × K_α × σ_в × S² × L) / (1000 × V)

        где:

            K_α – поправочный коэффициент на угол гибки (см. таблицу ниже);
            σ_в – предел прочности материала, МПа;
            S – толщина заготовки, мм;
            L – длина линии гиба, мм;
            V – раскрытие матрицы, мм.

        Усилие в тоннах (тс): P (тс) = P (кН) / 9,81

        Поправочный коэффициент K_α для разных углов


                Угол α, ° 30 45 60 90 120 150


                K_α 1,6 1,4 1,2 1,0 0,7 0,4


        Для промежуточных углов коэффициент вычисляется линейной интерполяцией между соседними значениями.




    Схема процесса гибки



            Схема поперечного сечения: свободная V-образная гибка листового металла





    Пояснения к основным параметрам



                Параметр Описание


                S Толщина листового материала (заготовки) в миллиметрах.
                L Длина линии гиба — протяжённость сгиба вдоль заготовки.
                V Раскрытие матрицы — расстояние между верхними кромками (плечами) V-образного паза матрицы.
                R_i Внутренний радиус гиба — радиус скругления внутренней поверхности заготовки в зоне гиба. При воздушной гибке определяется раскрытием матрицы, а не радиусом пуансона.
                b_min Минимальная полка — наименьшее допустимое расстояние от линии гиба до края заготовки. При меньшей полке заготовка проваливается в матрицу.
                α Угол гибки — угол между полками детали после гибки. 90° — прямой угол (наиболее распространённый).
                σ_в (Rm) Предел прочности материала на разрыв (временное сопротивление). Определяет сопротивление материала деформации.
                P Усилие (тоннаж) — сила, которую должен развить пресс для выполнения гибки. Сравнивается с номинальным усилием пресса.

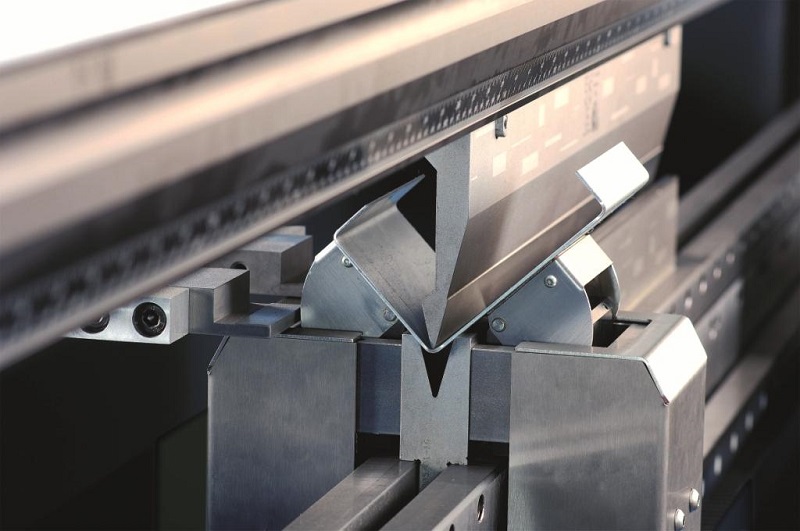

        Метод расчёта: свободная (воздушная) V-образная гибка. Пуансон вдавливает заготовку в полость матрицы без прижима к стенкам. Угол гиба определяется глубиной хода пуансона. Это наиболее универсальный и распространённый метод гибки на листогибочных прессах.




    Стандартный ряд раскрытий матриц

        Основные производители выпускают матрицы со следующими номинальными значениями V (мм):

            4, 5, 6, 8, 10, 12, 16, 20, 24, 32, 40, 50, 63, 80, 100, 120, 160, 200, 250, 300, 400, 500

        Калькулятор автоматически подбирает ближайшее стандартное значение ≥ расчётного.

        Рекомендуемые коэффициенты k для выбора V = k × S:


                Толщина S, мм k Пример


                0,5 – 2,5 6 S=2 → V=12
                2,6 – 8,0 8 S=5 → V=40
                8,1 – 12,0 10 S=10 → V=100
                > 12,0 12 S=16 → V=200






    Практические рекомендации


            Всегда проверяйте соответствие расчётного усилия номинальной нагрузке вашего пресса – запас по усилию должен быть не менее 20%.
            При гибке высокопрочных сталей (Hardox и аналоги) используйте увеличенное раскрытие матрицы (k = 10–14) для снижения нагрузки на инструмент.
            Для толщин менее 1 мм предпочтительнее использовать матрицы с V = 6×S, чтобы избежать чрезмерного пружинения.
            При гибке алюминия и меди снижайте усилие на 20–30% по сравнению со сталью той же толщины из-за меньшего предела прочности.





    Важно: Расчёт даёт приблизительное значение усилия. Фактические показатели могут отличаться из-за состояния инструмента, смазки, скорости деформации и температуры. Перед запуском серийного производства всегда проводите пробную гибку с контролем усилия и геометрии.



    Нормативные документы и литература


            ГОСТ 26809-86 «Листы из алюминия и алюминиевых сплавов. Технические условия»
            ГОСТ 19903-2015 «Прокат листовой горячекатаный. Сортамент»
            ГОСТ 16523-97 «Прокат тонколистовой из стали. Технические условия»
            Руководства по гибке: TRUMPF, Bystronic, Amada (технические каталоги)
            Библиотека расчётных коэффициентов для листогибочных прессов (по данным производителей оснастки)

        Представленные формулы и коэффициенты основаны на практических данных ведущих европейских и российских производителей гибочного оборудования и инструмента.

Угол α, °	30	45	60	90	120	150
K_α	1,6	1,4	1,2	1,0	0,7	0,4

Параметр	Описание
S	Толщина листового материала (заготовки) в миллиметрах.
L	Длина линии гиба — протяжённость сгиба вдоль заготовки.
V	Раскрытие матрицы — расстояние между верхними кромками (плечами) V-образного паза матрицы.
R_i	Внутренний радиус гиба — радиус скругления внутренней поверхности заготовки в зоне гиба. При воздушной гибке определяется раскрытием матрицы, а не радиусом пуансона.
b_min	Минимальная полка — наименьшее допустимое расстояние от линии гиба до края заготовки. При меньшей полке заготовка проваливается в матрицу.
α	Угол гибки — угол между полками детали после гибки. 90° — прямой угол (наиболее распространённый).
σ_в (Rm)	Предел прочности материала на разрыв (временное сопротивление). Определяет сопротивление материала деформации.
P	Усилие (тоннаж) — сила, которую должен развить пресс для выполнения гибки. Сравнивается с номинальным усилием пресса.

Толщина S, мм	k	Пример
0,5 – 2,5	6	S=2 → V=12
2,6 – 8,0	8	S=5 → V=40
8,1 – 12,0	10	S=10 → V=100
> 12,0	12	S=16 → V=200

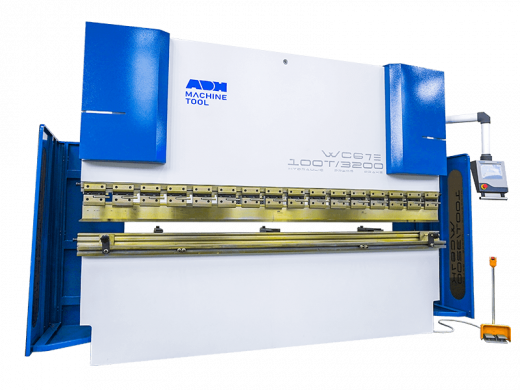

Гибка листового металла — это специализированный процесс обработки, при котором металлические заготовки подвергаются пластической деформации для получения изделий с заданной формой и углом. Данный метод активно применяется в различных областях, включая строительство, машиностроение, производство мебели и автомобилестроение.

Гибка металла является одной из самых востребованных услуг в области металлообработки, предлагая множество преимуществ благодаря современным технологиям и оборудованию.

Преимущества гибки металла:

1. Минимизация отходов:

Использование целых заготовок для гибки позволяет значительно сократить количество отходов материала.

2. Рациональное использование материалов:

Точные расчеты и высокая точность гибки помогают оптимизировать использование металла, что снижает затраты.

3. Отсутствие сварных швов:

Изготовление цельных деталей без сварки увеличивает их прочность и долговечность.

4. ЧПУ оборудование:

Применение станков с числовым программным управлением гарантирует высокую точность при выполнении гибки.

5. Сохранение физических свойств:

Процесс гибки позволяет сохранить все механические свойства металла, обеспечивая его устойчивость к нагрузкам и деформациям.

6. Контроль качества:

Современные технологии позволяют осуществлять тщательный контроль на всех этапах производства, минимизируя отклонения от заданных параметров.

7. Работа с разными материалами:

Мы можем работать с углеродистой и нержавеющей сталью, алюминием, медью и латунью, что позволяет удовлетворять потребности различных клиентов.

8. Сложные геометрические формы:

Современное оборудование позволяет создавать детали любой сложности и формы, что открывает широкие возможности для дизайна и инженерии.

Гнутые детали отличаются рядом достоинств:

прочностью;
быстрым выпуском благодаря современному оборудованию;
точностью геометрии, которой не удается достичь в других работах по металлу.

Наша компания готова предложить высококачественные услуги, соответствующие Вашим потребностям и требованиям, гарантируя высокие результаты для каждого проекта.

Индивидуальный подход и гибкость делают нас надежным партнером для разнообразных проектов. Современные технологии и высококвалифицированный персонал гарантируют выдающуюся точность, быстроту и эффективность гибки металла.
