Проложить маршрутПринцип работы калькулятора порошковой покраски
Калькулятор основан на общепринятых в отрасли формулах и эмпирических коэффициентах, учитывающих физико-химические свойства порошковых материалов и реальный опыт их применения в различных производственных условиях.
Базовые формулы для определения расхода
Теоретический расход (г/м²):
Расход = Толщина (мкм) × Удельный вес краски × 10
Фактический расход (г/м²):
Фактический расход = Теоретический расход × Коэффициент сложности / Эффективность переноса (%)
Пример расчёта для плоского листа (10 м²):
- Исходные данные: толщина 80 мкм, полиэфирная краска (удельный вес 1,4 г/см³), эффективность переноса 65%, простая геометрия (коэффициент 1,1).
- Теоретический расход: 80 × 1,4 × 10 = 1120 г/м².
- Фактический расход: 1120 × 1,1 / 0,65 = 1895 г/м².
- Итог на 10 м²: 1895 × 10 = 18,95 кг.
Сущность технологии порошковой окраски
Порошковая покраска – это прогрессивный метод формирования защитно-декоративных покрытий на металлических изделиях. В отличие от жидких ЛКМ, порошковые составы не содержат органических растворителей и наносятся в сухом виде за счёт электростатического притяжения.
Технологический цикл включает четыре ключевых этапа:
- Подготовка поверхности – очистка, обезжиривание, нанесение конверсионного слоя (фосфатирование или хроматирование).

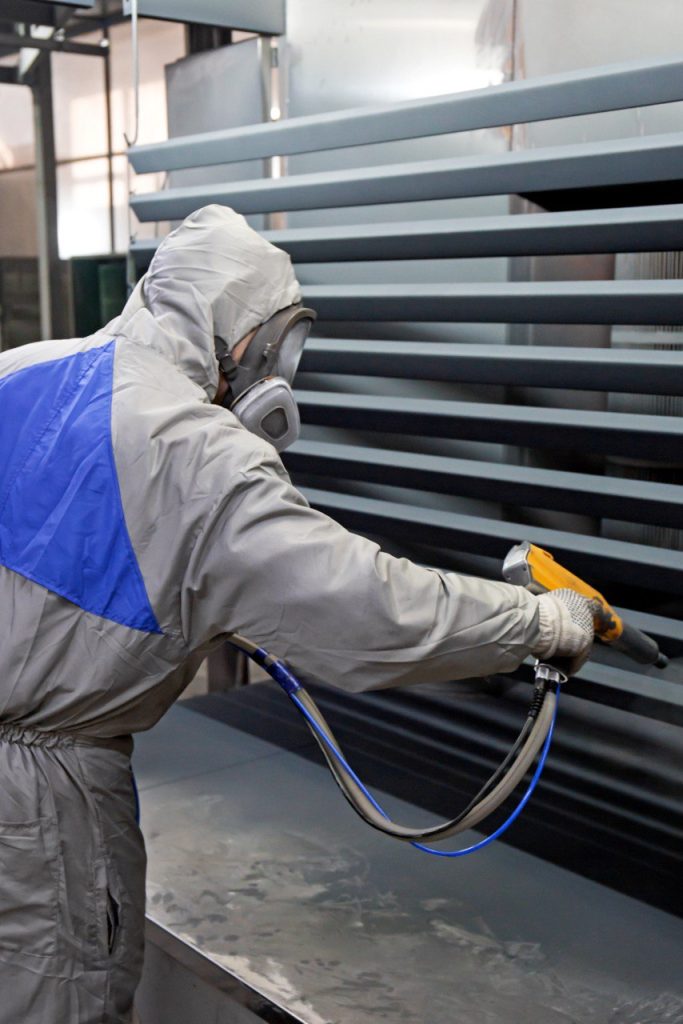

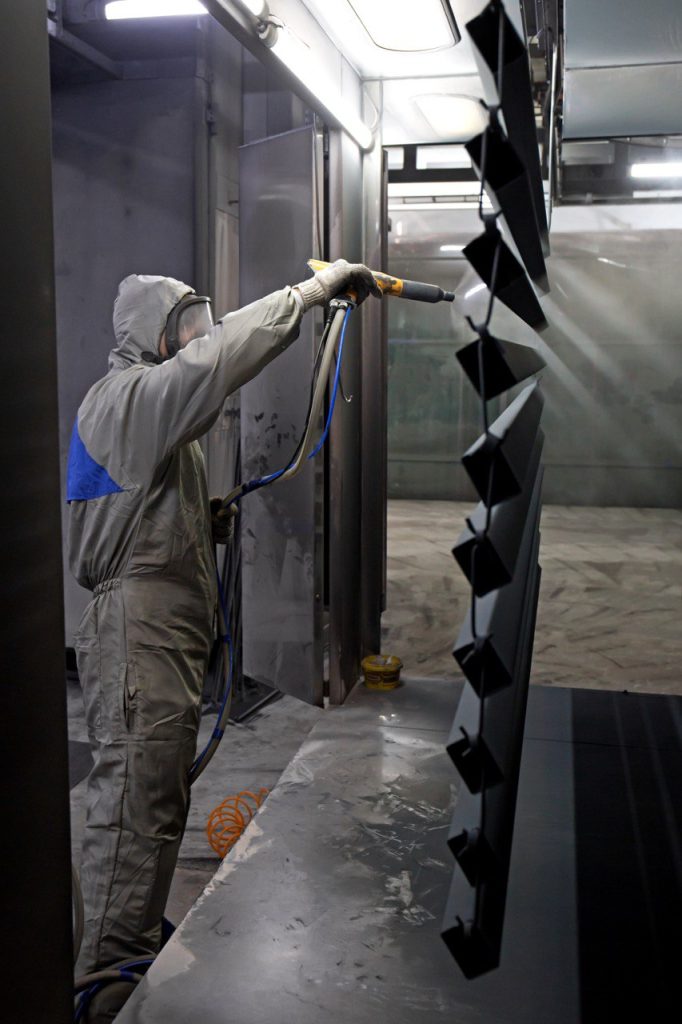

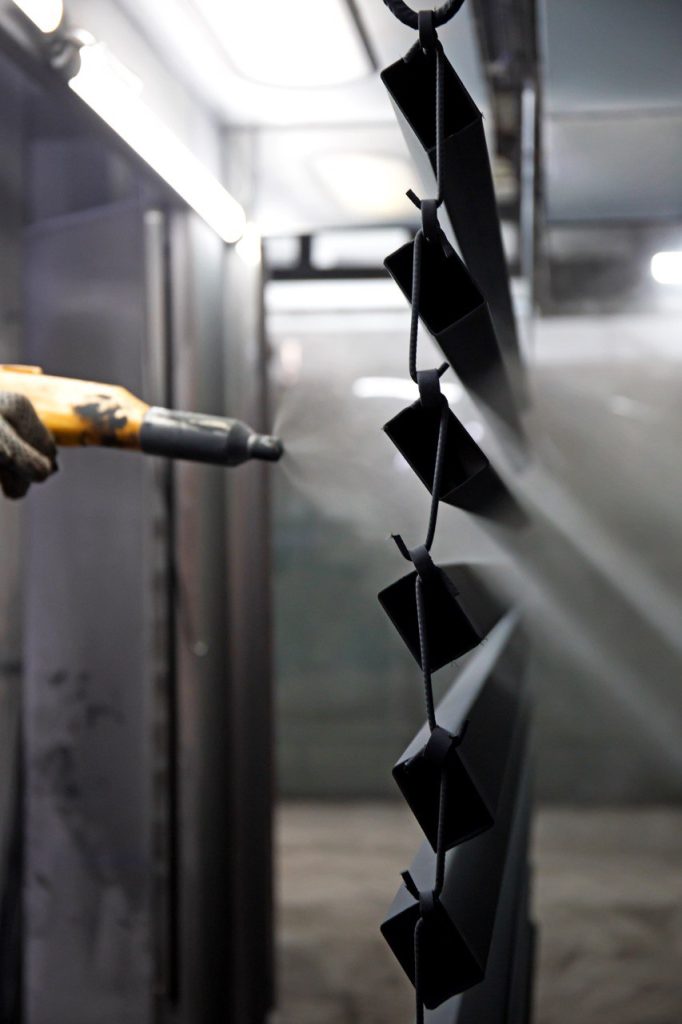

- Нанесение порошка – электростатическое распыление заряженных частиц на заземлённое изделие.
- Полимеризация – термическая обработка при 140–200 °C для плавления и отверждения покрытия.
- Охлаждение – контролируемое снижение температуры для фиксации структуры.
Ключевые факторы, определяющие расход материала
| Фактор | Влияние на расход | Практические рекомендации |
|---|---|---|
| Сложность геометрии | Увеличение от 10 до 100% | Использовать Tribo-пистолеты для труднодоступных зон |
| Эффективность переноса | Диапазон 30–98% | Внедрять системы рекуперации для снижения потерь |
| Толщина покрытия | Прямая пропорциональность | Оптимальный диапазон 60–80 мкм |

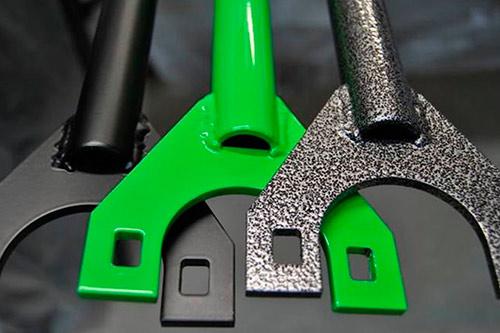

| Тип краски | Зависит от удельного веса | Металлики требуют большего расхода из-за низкой укрывистости |
Важные практические нюансы:
- Первый проход всегда даёт перерасход на 15–20% из-за настройки оборудования.
- Белый цвет RAL 9016 требует толщины 100–120 мкм для полного перекрытия фона.
- Металлические эффекты наносятся в два слоя (база + лак), что увеличивает расход в 1,5–2 раза.
- Рекуперация возвращает до 98% неосевшего порошка, но только в рамках одной цветовой партии.
- Повышенная влажность порошка при хранении повышает расход на 10–15%.
Экономическая составляющая процесса
Полная стоимость покраски складывается не только из стоимости краски, но и из следующих статей:
- Предподготовка – может достигать 40% общей сметы.
- Энергозатраты – печь полимеризации потребляет 1,5–2,5 кВт·ч на м².
- Трудозатраты – зависят от сложности деталей и размера партии.
- Расходные материалы – фильтры, маскировочные материалы, подвесы.
- Брак и переделки – закладывайте 3–5% на возможный брак.
Типовая структура себестоимости:
- Порошковая краска: 35–45%
- Предподготовка: 25–35%
- Энергия: 10–15%
- Труд: 15–20%
- Расходные материалы: 5–10%
Сравнительная характеристика с жидкими ЛКМ
| Параметр | Порошковая покраска | Жидкая покраска |
|---|---|---|
| Расход материала, г/м² | 150–250 | 300–500 |
| Толщина за один проход, мкм | 60–150 | 20–40 |
| Время сушки/отверждения | 20–30 мин | 2–24 ч |
| Содержание ЛОС (летучих веществ) | 0% | 30–70% |
| Возможность рекуперации | Да (до 98%) | Нет |
Отказ от ответственности
Данный калькулятор предоставляется исключительно в информационных целях и даёт приблизительные оценки на основе усреднённых данных и теоретических моделей. Создатели и владельцы сайта не несут ответственности за:
- финансовые потери или упущенную выгоду;
- несоответствие расчётов фактическим результатам;
- решения, принятые на основе данных калькулятора;
- прямые или косвенные убытки от использования.
Фактические показатели могут существенно отличаться в зависимости от конкретных условий, оборудования, квалификации персонала и других факторов. Перед принятием коммерческих решений обязательно проводите пробную покраску и консультируйтесь со специалистами.
Нормативная и справочная база
- ГОСТ 9.410-88 «Покрытия порошковые полимерные. Технические требования и методы испытаний»
- Яковлев А.Д. «Порошковые краски» — Л.: Химия, 1987
- Powder Coating Institute: «Powder Coating Coverage Calculation Guide» (стандарт 192.3 sq.ft/lb)
- DIN 55633 «Paints and varnishes — Powder coatings — Terms and definitions»
- Технические спецификации ведущих производителей (Akzo Nobel, Dupont, Tiger Coatings)
- Статистические данные российских предприятий за 2020–2024 гг.
Расчётные коэффициенты основаны на обобщении опыта более 500 производственных площадок и рекомендациях ведущих поставщиков порошковых материалов.
