Проложить маршрутЛазерная резка металлов: современная технология раскроя
Лазерная резка представляет собой высокоточный метод термической обработки листовых материалов, при котором сфокусированный лазерный луч (диаметр пятна 0,1–0,3 мм) нагревает металл до температуры плавления или испарения, а струя вспомогательного газа удаляет расплав из зоны реза. Технология обеспечивает исключительную точность и качество кромки, что делает её незаменимой в современном производстве.
Ключевые преимущества метода
- Высокая точность – допуски ±0,1–0,2 мм.
- Качество кромки – часто не требует дополнительной механической обработки.
- Минимальная зона термического влияния – 0,05–0,5 мм.

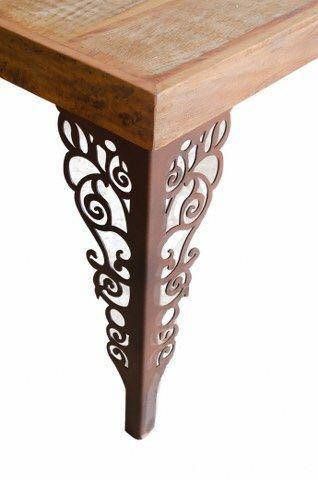

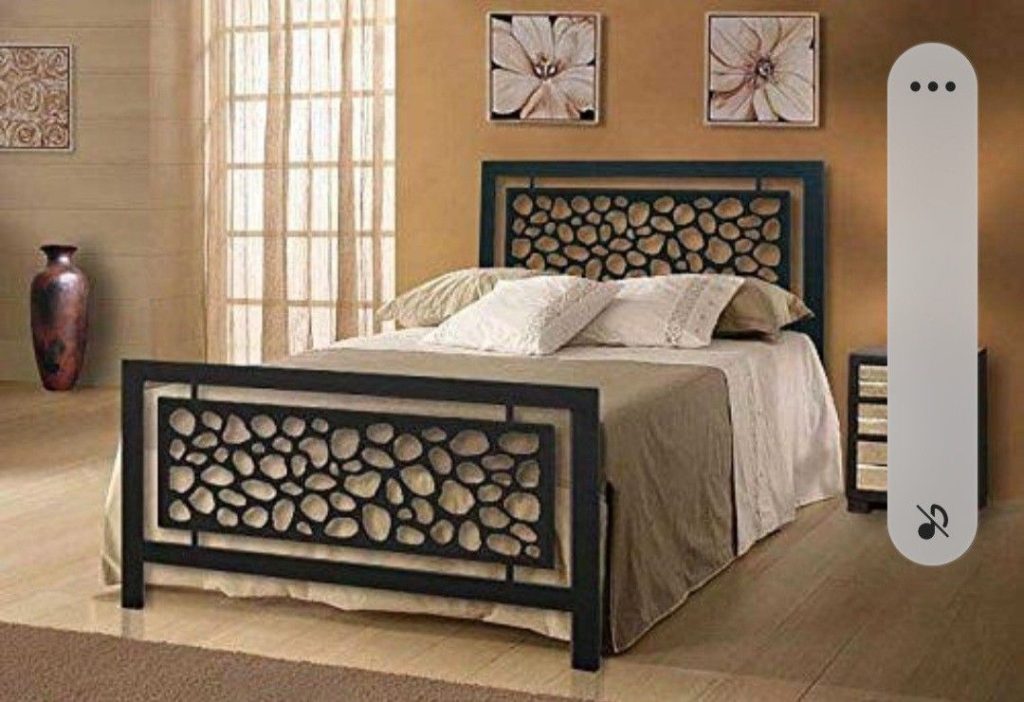

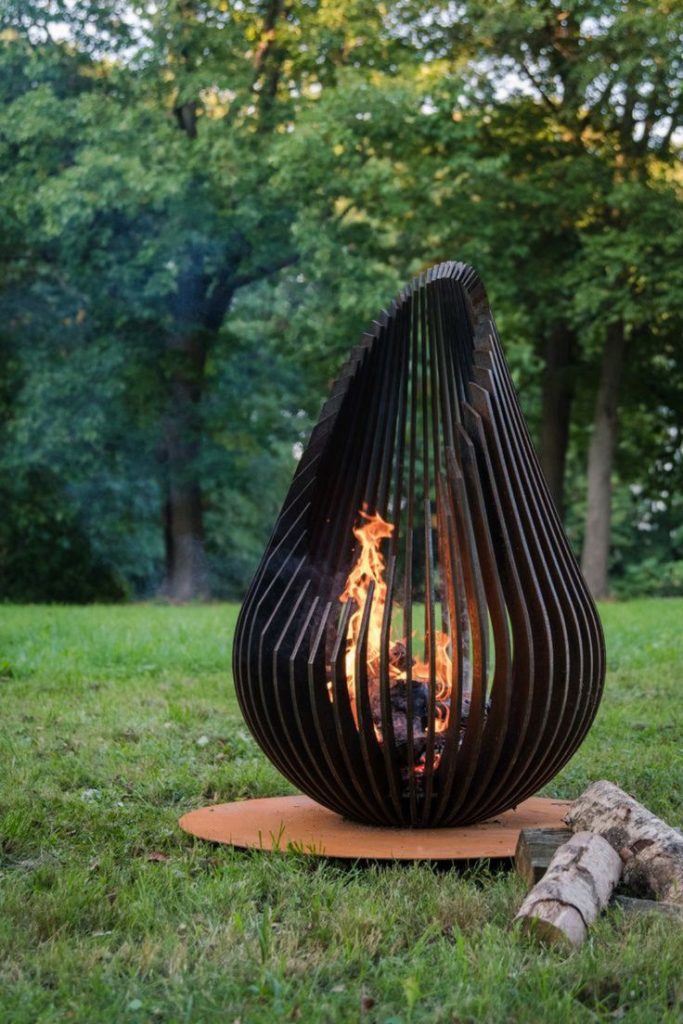

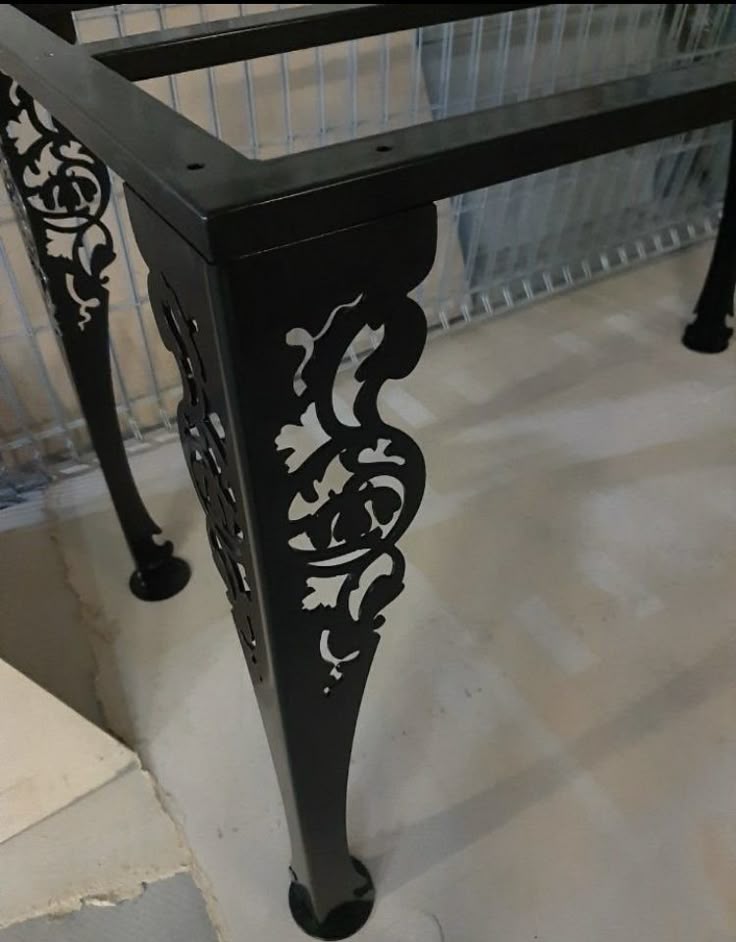

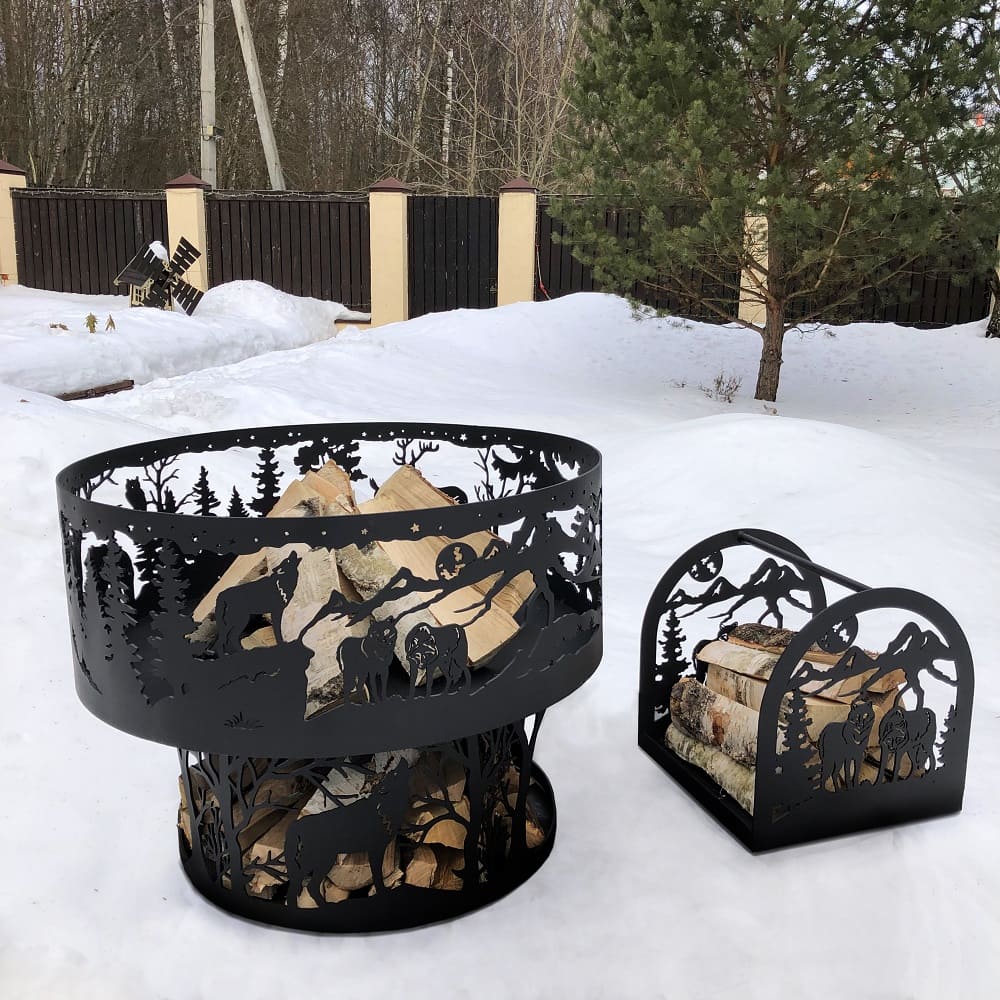

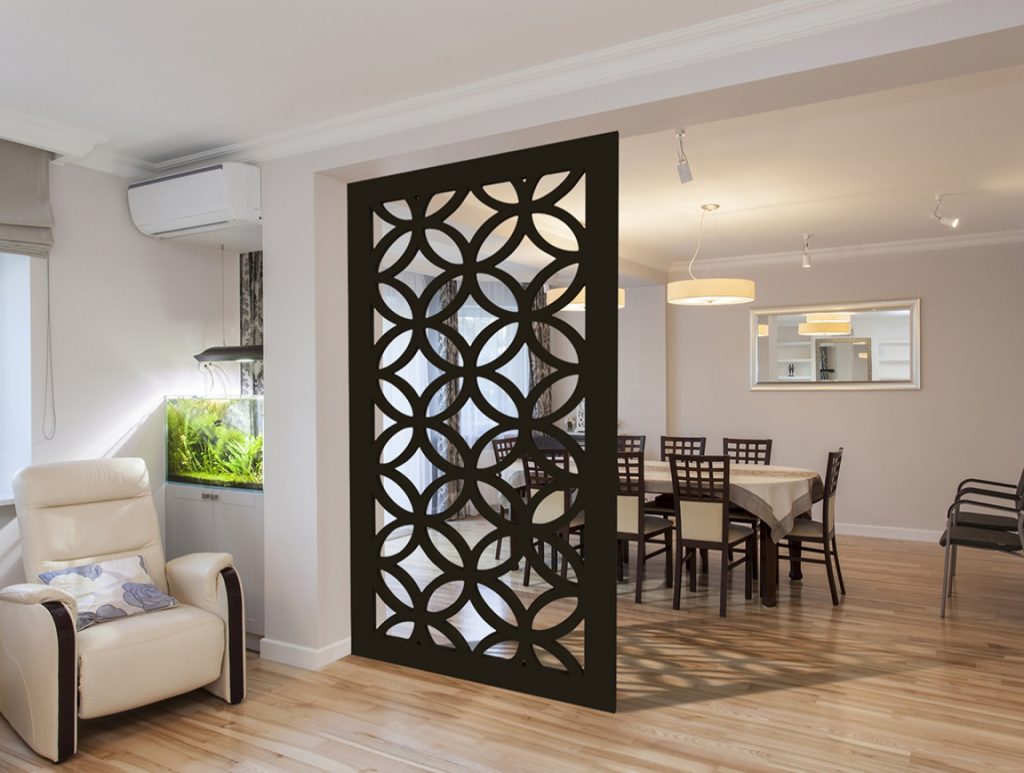

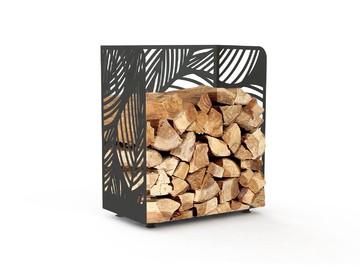

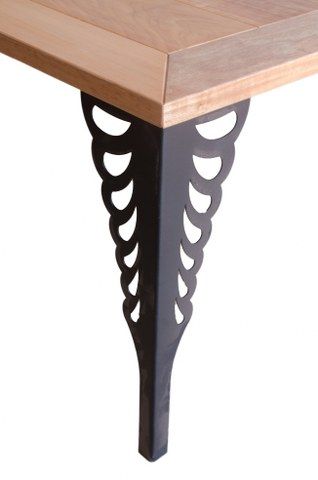

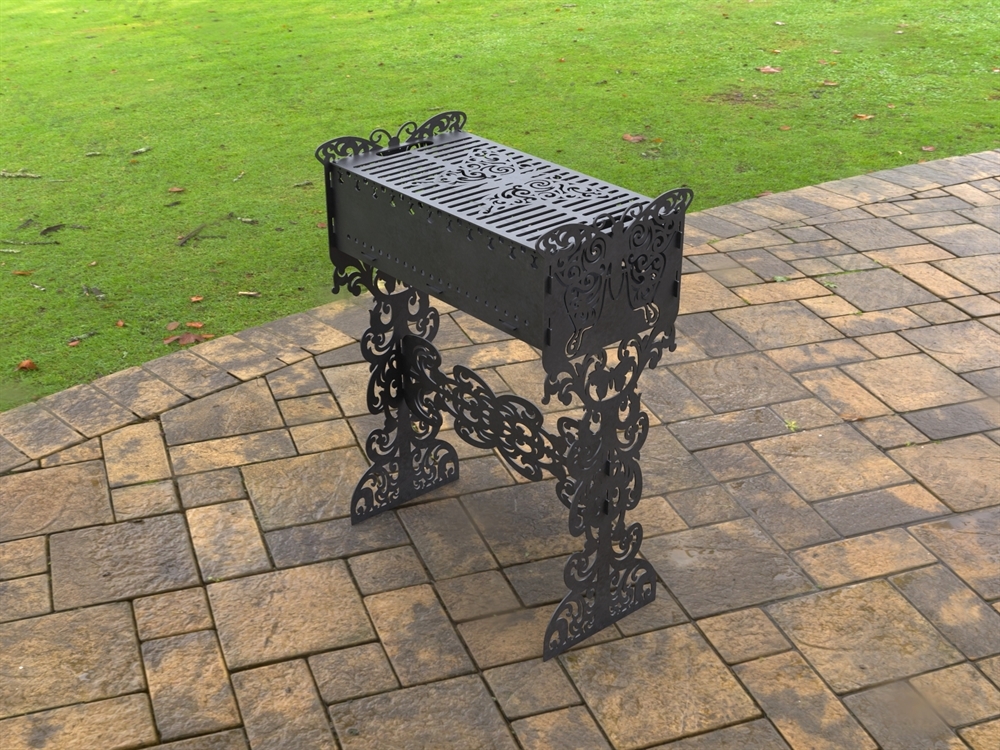

- Гибкость обработки – возможность резки сложных контуров без смены инструмента.
- Автоматизация – полная управляемость через ЧПУ.
Типы лазерных источников, применяемых для резки металлов
| Тип лазера | Длина волны | КПД, % | Область применения |
|---|---|---|---|
| Волоконный (Fiber) | 1,06 мкм | 35–45 | Основной тип для металлов, мощность до 40 кВт |
| CO₂ лазер | 10,6 мкм | 8–12 | Устаревающий тип, используется для толстых материалов |
| Диодный (прямой) | 0,9–1,0 мкм | 40–50 | Новая технология, мощность до 8 кВт |
Ведущие производители оборудования (рынок 2025 года)
Премиум-сегмент: Trumpf (Германия), Bystronic (Швейцария), Amada (Япония), Mazak (Япония).
Средний сегмент: HSG (Китай), Bodor (Китай), Eagle (Польша), LVD (Бельгия).
Производители лазерных источников: IPG Photonics (США/Россия), nLight (США), Raycus (Китай), BWT (Китай).
Режущие головки: Precitec (Германия), Raytools (Швейцария/Китай), WSX (Китай).
Современные тенденции 2025 года
Мощность волоконных лазеров достигла 40–50 кВт, что позволяет уверенно резать сталь толщиной до 100 мм. Активно внедряются системы искусственного интеллекта для оптимизации режимов резки и предиктивного обслуживания. Растёт популярность комбинированных станков (лазер + плазма) для расширения технологических возможностей.
Технологическая последовательность процесса
- Фокусировка луча – луч диаметром 5–20 мм фокусируется до пятна 0,1–0,3 мм.
- Пробивка (врезка) – луч пробивает отверстие в материале за 0,1–5 секунд.
- Движение по контуру – режущая головка перемещается по заданной траектории со скоростью 0,5–50 м/мин.
- Удаление расплава – струя газа под давлением 3–25 бар выдувает расплавленный металл.
- Контроль процесса – датчики отслеживают фокус, мощность и качество реза в реальном времени.
Типовая конфигурация лазерного станка
- Рабочее поле: от 1500×3000 мм до 2000×6000 мм (стандартные размеры).
- Точность позиционирования: ±0,05 мм.
- Скорость холостых перемещений: до 170 м/мин.
- Система охлаждения: чиллер мощностью 5–50 кВт.
- Потребление электроэнергии: ~ (2,5–3) × мощность лазера.
- Стоимость оборудования: от 8 млн ₽ (3 кВт) до 80 млн ₽ (20 кВт).
Принцип расчёта параметров резки
Калькулятор использует базу данных реальных скоростей резки для различных комбинаций материал – толщина – мощность – вспомогательный газ. Данные получены из технических спецификаций современного оборудования и обобщённого производственного опыта. Для промежуточных значений применяется линейная интерполяция.
Рекомендации по выбору мощности лазера:
| Мощность, кВт | Оптимальные толщины, мм | Типовые применения |
|---|---|---|
| 1–2 | 0,5–8 | Мелкосерийное производство, рекламная продукция |
| 3–4 | 1–15 | Универсальные станки для малого и среднего бизнеса |
| 6–8 | 2–25 | Серийное производство, металлоконструкции |
| 10–15 | 3–35 | Крупносерийное производство, судостроение |
| 20–40 | 5–100 | Тяжёлое машиностроение, толстые плиты |
Основные расчётные зависимости
Калькулятор последовательно определяет:
- Скорость резки – по справочным данным для заданных материала, толщины, мощности и газа.
- Время пробивки – начальная врезка луча в материал перед началом движения по контуру.
- Расход газа – объём вспомогательного газа, необходимый для процесса.
- Энергопотребление – с учётом КПД лазера (~40%) и вспомогательного оборудования.
- Износ расходников – сопла, защитные стёкла, керамические изоляторы.
Практический пример расчёта
Задача: Вырезать 10 деталей из нержавеющей стали AISI 304 толщиной 5 мм.
Исходные данные:
- Материал: Нержавеющая сталь AISI 304.
- Толщина: 5 мм.
- Лазер: волоконный, 6 кВт.
- Газ: азот (чистый рез без окисления).
- Периметр одной детали: 1,5 м.
- Количество деталей: 10 шт → общая длина реза: 15 м.
- Количество врезок: 10 (по одной на деталь).
Расчёт времени:
- Скорость резки (из базы данных): 3,0 м/мин.
- Время резки: 15 м ÷ 3,0 м/мин = 5,0 мин.
- Время врезок: 10 × 0,8 с = 8 с = 0,13 мин.
- Общее время: 5,0 + 0,13 = 5,13 мин.
- Расход азота: 400 л/мин × 5,13 мин = 2052 л ≈ 2,05 м³.
Стоимостная оценка (при включённых экономических параметрах):
- Электроэнергия: 18 кВт × 0,086 ч × 6,5 ₽ = 10 ₽.
- Азот: 2,05 м³ × 140 ₽/м³ = 287 ₽.
- Расходники: 120 ₽/ч × 0,086 ч = 10 ₽.
- Работа оператора: 800 ₽/ч × 0,086 ч = 69 ₽.
- Амортизация: 750 ₽/ч × 0,086 ч = 65 ₽.
- Себестоимость: 441 ₽.
- Итог с наценкой 70%: 441 × 1,70 = 749 ₽.
Критерии выбора вспомогательного газа
| Материал | Рекомендуемый газ | Обоснование |
|---|---|---|
| Углеродистая сталь | Кислород | Экзотермическая реакция ускоряет резку в 2–3 раза |
| Нержавеющая сталь | Азот | Предотвращает окисление, даёт чистую кромку |
| Алюминий | Азот | Кислород пожароопасен при резке алюминия |
| Титан | Только азот | Титан активно горит в кислородной среде |
Максимальные толщины резки
Указанные в калькуляторе максимальные толщины являются предельно достижимыми значениями. На практике качественная резка обычно ограничивается 70–80% от максимума. Для толстых материалов скорость резки резко падает, что существенно увеличивает себестоимость.
- конкретной модели и технического состояния оборудования;
- качества материала (наличие ржавчины, окалины, масла);
- состояния оптики и точности настройки;
- квалификации оператора.
Региональные особенности ценообразования
- Электроэнергия: 4–12 ₽/кВт·ч в зависимости от региона и тарифной группы.
- Технические газы: цены могут отличаться в 2–3 раза между регионами.
- Оплата труда: от 500 до 2000 ₽/час в зависимости от квалификации и региона.
Данный калькулятор предоставляет ПРИБЛИЗИТЕЛЬНЫЕ расчёты на основе усреднённых данных и предназначен исключительно для предварительной оценки. Создатели и владельцы сайта НЕ НЕСУТ ОТВЕТСТВЕННОСТИ за любые прямые или косвенные убытки, возникшие в результате использования данного калькулятора.
Фактические параметры резки, время выполнения и стоимость работ могут существенно отличаться от расчётных значений. Для получения точных данных обращайтесь к поставщикам оборудования или специализированным предприятиям.
Используя калькулятор, вы соглашаетесь с тем, что все расчёты носят информационный характер и не могут служить основанием для коммерческих предложений или технологических карт без дополнительной проверки на конкретном оборудовании.
Источники данных (актуально на июнь 2025)
- Технические спецификации IPG Photonics YLS-серии (волоконные лазеры 1–40 кВт).
- Руководства по эксплуатации Trumpf TruLaser серии 3000–8000.
- Данные производителей: Bystronic, Amada, Mazak Optonics.
- ISO 9013:2017 «Thermal cutting – Classification of thermal cuts».
- Практические таблицы резки Messer Cutting Systems.
- Рекомендации производителей режущих головок Precitec и Raytools.
- Средние рыночные цены на технические газы от «Линде Газ Рус» и «Эйр Продактс».
- Тарифы на электроэнергию (данные ФАС России на I полугодие 2025 года).
